產品概述

蘇州昌辰研制的WHA- 96DE智能液晶顯示直流電能表專為光伏系統、移動電信基站、直流屏等電力監控而設計，可以同時測量直流電路上的電流、電壓、功率、正反向電能。可選配RS485通信接口，通過標準的Modbus-RTU協議，與各種組態系統兼容，從而把前端采集到的直流電參量實時傳送給系統數據中心。

WHA-96DE智能液晶顯示直流電能表是一款集數據采集和控制功能于一身的，具備數據分析和傳輸功能的高性能液晶顯示數字智能電力儀表；可以代替?zhèn)鹘y(tǒng)直流系統中的直流電流表、直流電壓表、直流功率表、直流電能表、繼電器、變送器等。

應用領域

■ 太陽能光伏發電系統

■ 通信機房配電

■ 直流電能能源管理系統

■ 工業直流控制系統

■ 冶金工業、電鍍工業、電解工業

■ 風力發電系統

■ 直流勵磁系統

功能介紹

■ 液晶顯示，電能量程可轉換，小數點自動移位；

■ 測量并切換顯示直流電流、電壓、功率、正反向直流電能；

■ 可選配RS485或RS232 通訊接口（Modbus-RTU）協議，從設備地址、波特率可通過前面板按鍵設置；

■ 母線電流等級可直接設置，WHA-96DE 可用于不同電流等級的直流系統；

■ 輔助電源可選  DC24V，DC48V 或  AC/DC85~265V；

■ 可選配繼電器報警輸出、模擬量變送輸出及脈沖輸出功能；

■ 體積輕巧    外型美觀    安裝方便   抗干擾能力強。

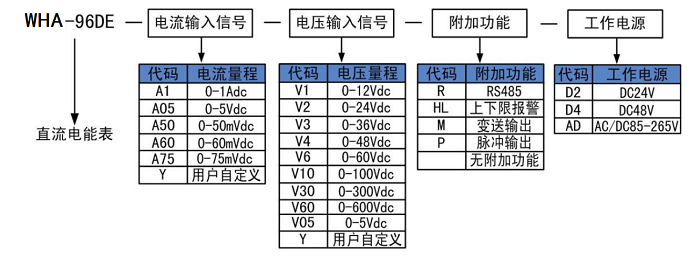

選型代碼

常用選型實例

型號：WHA-96DE-A75-V30-R-AD

輸入：0~100Adc/0~75mVdc ,0~300Vdc

顯示：0.00~99999999kWh

輸出：RS485

工作電源：AC/DC85-265V

說明：此產品為0~100Adc 直流電流信號經過分流器轉換成0~75mVdc 信號作為直流電流信號輸入，0~300Vdc 電壓直接輸入， LED 顯示直流電能，輸出RS485通訊接口支持Modbus-RTU 協議；輔助電源為  AC/DC85-265V 。

詳細產品選型樣冊請點擊下載WHA-96DE直流電能表.pdf
